DRC DHM80 Horizontal-Bearbeitungszentrum

DRC DHM80 Horizontal-Bearbeitungszentrum

DRC DHM80 Horizontal-Bearbeitungszentrum
DRC DHM80 Horizontal-BearbeitungszentrumDRC DHM80 Horizontal-BearbeitungszentrumDRC DHM80 Horizontal-BearbeitungszentrumDRC DHM80 Horizontal-BearbeitungszentrumDRC DHM80 Horizontal-Bearbeitungszentrum
ProduktkatalogHorizontales Bearbeitungszentrum
BilderbuchGrößere
English detailsHorizontal Machining Center
MarkeDRC
ModellDHM80
Macht (W):15KW
Spulengeschwindigkeit:6000/10000 U / min
Auslastung der Tabelle (durchschnittliche Belastung):500 kg
Dimension (L * W * H):Spezifisches Modell
Steuermodus:Fanuc System
Positioniergenauigkeit:0,01
Spindelmitte zur Arbeitstischoberfläche:50-700
Genauigkeit der wiederholten Position:0,006
Produktname:DHM-50A
After-Sales-Service zur Verfügung gestellt:Ingenieure verfügbar
ZahlungsmittelT/T
Aktualisierungszeit2019-10-14
Detailed Info
Produktbeschreibung

  DRC Marke High Efficiency DHM80 Horizontale Chinesische CNC Bearbeitungszentrum Preis

Haupteigenschaften

1.Die X-Achse der Basis ist abgestuft, der Abstand zwischen der Hauptwelle und der hinteren Stützschiene ist näher, und die Stabilität der Bearbeitungsgenauigkeit ist gewährleistet; die Säulenspannweite ist groß und die Gesamtsteifigkeitsstruktur ist stabiler.

2.DHM-80 Spalte dicker, andere Hersteller Dicke um 20% erhöht, steifer.

Basis 3.DHM-80, Z-Welle, Unterstützungsabstand ist breiter, Zunahme 40%, steifer.

4.Die DHM-80 Tabelle hat eine größere Auflagefläche und eine steifere Steifigkeit.

5.DHM-80 nehmen die lineare Rollenführungsschiene R55 an, und die anderen Hersteller sind R45or50. Die Drahtschiene ist größer, die Steifigkeitsstruktur und die Bettpräzision sind stabiler.

6. DHM-80 Schraube sind Hohlöl-Kühlschraube, um die Schraube im Laufe der Bewegung zu vermeiden, was zu einer großen Menge an Wärme führt, was zu einer schlechten Genauigkeit der Schrauben.


Prozessdetails
Bett Körper

Die Struktur des Maschinenrahmens wurde von ANSYS mit FEM analysiert, um eine hohe Stabilität bei der Bearbeitung mit hoher Geschwindigkeit und hoher Präzision zu gewährleisten. Eine Verformungsprüfung wird unter Belastungssimulation simuliert, um die Steifigkeit zu gewährleisten und eine ausgezeichnete Biegefestigkeit zu haben.

Spindel

DHM-Serie verwendet die Direktantriebsspindel. Spindelmotor Spindel mit großem Bereich, niedriger Geschwindigkeit und voller Leistung, um die große Menge an Schnittbedingungen und Schneiden zu erfüllen.
Getriebetyp-Hauptwellenkopf sind integral gegossene Formteile, haben eine höhere Steifigkeit als die durchschnittliche kombinierte Hauptwellenachse, verbessern die Stabilität der Maschine.

ATC (Automatischer Werkzeugwechsler)

Der automatische Werkzeugwechsler besteht aus Werkzeugmagazinen und Werkzeugwechselarmen. Der automatische Werkzeugwechsler wird getrennt von der Werkzeugmaschine installiert, um negative Einflüsse von Vibrationen während des Laufens des automatischen Werkzeugwechslers und andere Präzisionsmessungen zu verhindern.

Verarbeitung von Produkten

Ähnliche Produkte

Bohr- und Fräsmaschine DBM-63

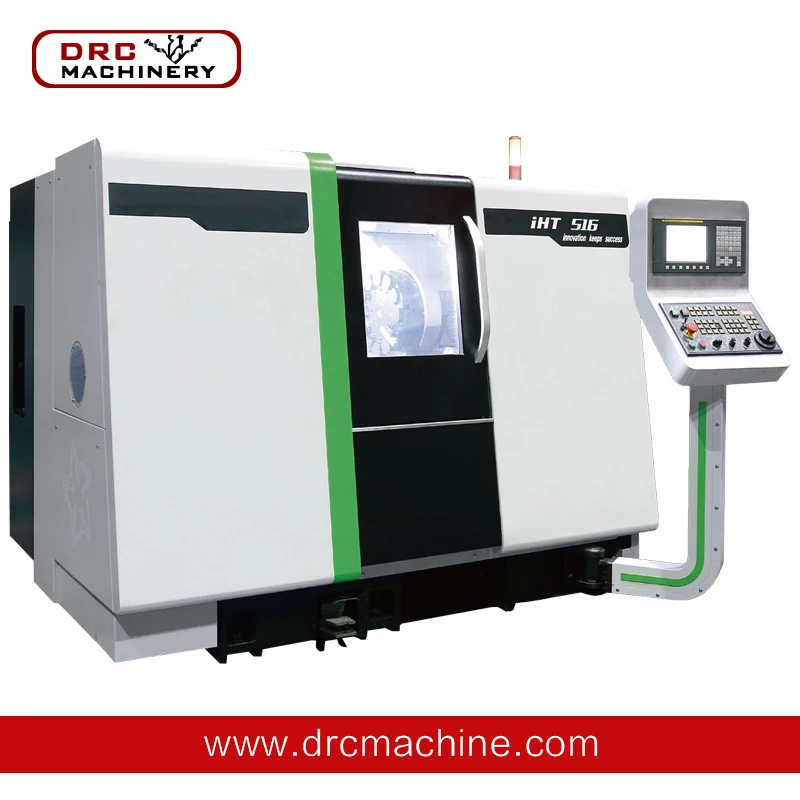

IHT516 SLANT BETT CNC DREHBETÄTIGT

GMF4022 GANTRY FRÄSMASCHINE


Ender Benutzer und Lieferung
Warum Uns Wählen

COMPANT EINFÜHRUNG:

DRC ist eine Gruppenfirma, die in den Produkten und im Verkauf von modernen CNC-Werkzeugmaschinen professionell ist. Voller Betrieb der Auslandsverkäufe der sechs Werkzeugmaschinenhersteller.
DRC befindet sich in Dalian, die eine der größten Seehafenstädte von China ist. Unsere Produkte, die nach Russland, Dubai, Ungarn, Italien, Argentinien, die Philippinen, Indien, der Iran, mehr als 50 Länder exportiert werden.
DRC hat sechs Fabriken in China, die viele Arten von mechanischer Ausrüstung abdecken.
Produktauswahl:
◎ CNC-Drehmaschine
◎ Konventionelle Drehmaschine,
◎ Vertikaldrehmaschine
◎ Bearbeitungszentrum
◎ Bohr- und Fräsmaschine
◎ Zahnfräsmaschine
◎ Glas-Anlassofen
◎ Spezialmaschine für Rohrgewinde, Ventilfräsen, Stirnseitenbearbeitung und so weiter
Service nach dem Verkauf
FAQ

1. Was ist Ihre Mindestbestellmenge und Garantie?

MOQ ist ein Satz und Garantie ist ein Jahr.

2. Was CNC-System verwenden Sie?

FANUC, SIEMENS, MISTSUBISHI, GSK usw. Es hängt von Ihrer Wahl ab.

3. Wann ist die Lieferzeit?

Wir werden es innerhalb von 90 Tagen nach Erhalt Ihrer Zahlungen liefern

4. Wie wird mit der Garantiezeit umgegangen?

Während der Garantiezeit ist das Unternehmen aufgrund von Produktqualitätsproblemen für die kostenlose Wartung verantwortlich. Falls Teile ausgetauscht werden müssen, sind wir für den kostenlosen Ersatz verantwortlich.

Wenn das Maschinenproblem nicht zu unseren Qualitätsproblemen der Maschine gehört, wenn der Käufer benötigt, dass wir Techniker zur Reparatur schicken, berechnen wir die entsprechenden Kosten.

5.Kann Ihre Firma das technische Personal an unsere Firma senden und unsere Arbeiter für freies leiten?

Wenn die Maschine am Aufstellungsort des Käufers ankommt, senden wir rechtzeitig mechanische und elektrische Ingenieure, um entsprechend dem Zeitplan des Käufers zu installieren, übernimmt der Käufer Bord und Unterkunft des Personals im Ausland im Prozess der Installation und auch USD100.00 pro Tag pro Person. Der Verkäufer wird mit dem Käufer zusammenarbeiten, um mit der Visa- und Installationsvorbereitung zu beginnen, bevor er ins Ausland geht.

Kontaktiere uns
Hauptparameter
Modell
Einheit
DHM-50A
DHM-63
DHM-80
X / Y / Z-Achsenbewegung
mm
700/650/600
1050/1000/1000
1300/1200/1200
Spindelmitte zur Arbeitstischoberfläche
mm
50-700
50-1050
75-1275
Spindel Nase zum Arbeitsplatz
mm
200-800
80-1080
150-1350
Spindelkegel

BT50
BT50
BT50
Palettengröße (L * W)
mm
500 * 500
630 * 630
800 * 800
Max. Arbeitstisch laden
kg
500
1200
1600
A xial Übertragungsmodus

Direktübertragung
Direktübertragung
Direktübertragung
Schneidgeschwindigkeit
mm / min
1-10000
1-10000
1-10000
Eilganggeschwindigkeit X / Y / Z
m / min
24/24/24
24/24/24
24/24/24
Kapazität des Werkzeugmagazins
Stück
24 (30/40/60)
30 (40/60)
30 (40/60)
Werkzeugwechselmodus
mm
Armtyp
Armtyp
Armtyp
Spindelantriebsmotor
KW
FANUC 11 / 18.5
FANUC 15 / 18.5
FANUC 15 / 18.5
Ortungsgenauigkeit der Werkzeugmaschine / voller Weg
mm
± 0,01
± 0,01
± 0,01
Repetitive Positioniergenauigkeit der Werkzeugmaschine / Vollweg
mm
± 0,005
± 0,005
± 0,005
Maschinengewicht
kg
12000
16500
22000
Bodenfläche
mm
5300 * 3645
5845 * 3815
6045 * 4030
Maschinenhöhe
mm
3035
3465
3665
